适用于大批量通用客户 不同OEM制造商 为汽车 医药 及工业产品所设计 |
| |
 |
|
|
■ 简介
|
|
|
|
SM5420为小型阵列SO-8封装压力传感器，，选用SMI的SM5108微结构压阻式压力传感器芯片，通过选择适当的电阻和机械结构使得该传感器具有极高的测量精度，且价格低廉可大量使用。
|
|
该产品采用绝压配置，量程有15psi，30psi，60psi，100psi，可表面贴装于陶瓷或PC板。SM5420可选用管型结构或孔型结构，选择连接孔的位置时应注意避免压力直接影响传感器芯片表面。,5420可以采用IC管或带卷方式运输。
|
|
|
|
■ 特点
|
|
|
|
15psi，30psi，60psi，100psi量程可选 /
宽温度范围（-40～125℃）/ 适用于自动化流水线 /
超底价格 / 小面积封装（0.16inX0.20in）/
恒定电流和电压激励 / 微压输出
|
|
|
|
|
|
■ 用途
|
|
|
|
汽车胎压压力检测 引擎控制 气压传感器 空气流量计 手持式测量仪
家用设备
|
|
|
|
|
|

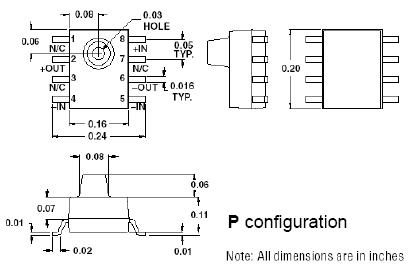

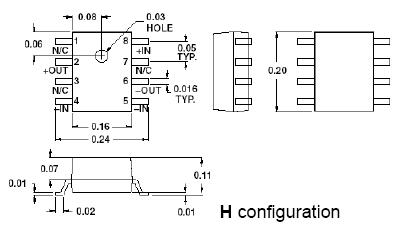

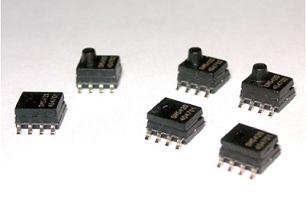

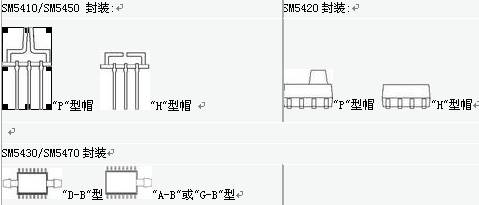

■ 产品样图
|
|
|
|
|
|
|
|
|
|
|
|
■ SM54系列电气连接方式
|
|
|
|
|
|
|
■ 规格
|
|
|
|
1、电器特性
|
|
|
|
管脚贴片封装，无补偿
|
|
|
压力范围
|
压力类型
|
|
|
0.15
|
0.30
|
0.80
|
1.50
|
3.00
|
5
|
15
|
30
|
60
|
100
|
D
|
A
|
G
|
|
SM5410
|
|
|
|
|
|
×
|
×
|
×
|
×
|
×
|
|
×
|
×
|
|
SM5420
|
|
|
|
|
|
|
×
|
×
|
×
|
×
|
|
×
|
|
|
SM5430
|
|
|
|
|
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
|
SM5450
|
×
|
×
|
×
|
×
|
×
|
|
|
|
|
|
|
|
|
|
SM5470
|
×
|
×
|
×
|
×
|
×
|
|
|
|
|
|
×
|
|
×
|
|
|
|
|
|
■ SM5420性能指标及测试条件
|
|
|
|
|
参数
|
最小值
|
标准
|
最大值
|
单位
|
|
激励
|
|
|
电压
|
0
|
5.0
|
15
|
V
|
|
电流
|
0
|
1.5
|
2.5
|
mA
|
|
输出**psi(kpa)
|
|
|
15(103)
|
65
|
100
|
135
|
mV
|
|
30(207)
|
65
|
100
|
135
|
mV
|
|
60(414)
|
65
|
100
|
135
|
mV
|
|
100(689)
|
65
|
100
|
135
|
mV
|
|
零压
|
-35
|
0
|
35
|
mV
|
|
温度系数
|
|
|
满量程***
|
-24
|
-19
|
-15.5
|
%FS/100℃
|
|
零点***
|
-7
|
-1
|
+7
|
%FS/100℃
|
|
阻抗
|
+24
|
+27.5
|
+33
|
%FS/100℃
|
|
线性精度***
|
-0.3
|
±0.05
|
0.3
|
%FS
|
|
桥臂阻抗
|
2.7
|
3.15
|
4.0
|
KΩ
|
|
输入电容
|
|
<2
|
|
PF
|
|
耐力
|
3X
|
|
|
|
|
瞬间压力
|
5X
|
|
|
|
|
温度范围
|
|
|
使用
|
-40
|
|
125
|
℃
|
|
储存
|
-55
|
|
150
|
℃
|
|
|
|
Vexc=5.0 T=室温
|
|
|
|
|
备注：
|
|
* 电桥可采用正压或负压驱动；正压驱动输出正信号
** 恒压5V激励下测量
*** 0~70℃范围内测量
|
|
|
|
|
|
■ 命名方式
|
|
|
|
|
|
最佳直线拟合 命名方式：SM5420 - XXX - A - P -T
产品型号 SM5420
XXX 压力范围
015：15psi；030：30psi；060：60spi；100：100psi
压力类型 A：绝压
取压方式 P：取压管式；H：取压孔式
运输形式 T：带卷；S：IC管
|
|
|
