CYB602系列数显工业型压力变送器
一、 产品介绍: 二、 实物图例:

   CYB602系列数显工业型压力变送器采用进口带不锈钢隔离膜片的高精度、高稳定性的压阻式传感器,经激光调阻和温度补偿, 线性补偿、信号放大、V/I转换、压力过载限流等信号处理,直接用3位半液晶或数码显示压力值并输出工业标准的4~20mA信号。

   该产品经长期老化及稳定性考核等工艺进行了筛选,具有抗过压、过流、反向、雷击和电磁干扰等功能,具有较高的性价比。产品性能稳定可靠,安装方便,广泛适用于石油、化工、冶金、电力、水文地质等领域对腐蚀性气体、液体、蒸汽的表压、绝压、负压的自动测量和控制。
三、 技术参数
量 程 范 围
                    0~5、100、500、800、1000(KPa)
                     0~2、10…200  (MPa)
压 力 形 式
                         表压、 绝压
输 出 信 号
                    4~20mA (1~5V) 二线制
                    0~10mA (0~5V) 三线制
          显 示 方 式                        3½位LED(LCD)
精       度
                        0.1    0.3    0.5
非线性迟滞重复性
≤0.1 ≤0.3 ≤0.5(%FS)
零 点 漂 移
≤0.1 ≤0.3 ≤0.5(%FS/4h)
零点及灵敏度温度漂移
≤0.01 ≤0.03 ≤0.05(%FS/℃)
长 期 稳 定 性
≤±0.1;≤±0.3(%FS/年)
工 作 电 压
                  +12~+36 (标定值为+24)(V )
          补 偿 温 度
-20~+70(℃)
          工 作 温 度                          -20~+85(℃)
存 储 温 度
-40~+125(℃)
          过 载 能 力                               300(%)
          负 载 电 阻     R=(U-12.5)/0.02-RD其中:U为电源电压,RD为电缆内阻(Ω)
          响 应 时 间                               ≤1(ms)
          测 量 介 质                         与316L兼容的腐蚀性介质
          膜 片 材 料                               316L不锈钢
          壳 体 材 料                            1Cr18Ni9Ti和铝合金
          接       口                             M20×1.5或用户自定
          防 爆 等 级                                ExibIICT6
 防 护 等 级
                                  IP67



四、特 点
1、测量范围宽:0~1KPa~200MPa
2、精度高:优于0.1%FS
3、稳定性好:优于0.1%FS/年
4、3位半数码/液晶显示
5、 满量程输出可调
6、 抗电磁干扰设计,适合恶劣使用环境
7、 防腐性强:316L或陶瓷膜片
8、本安防爆

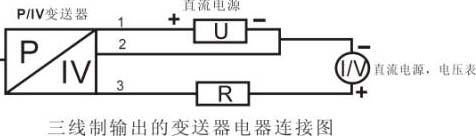

五、电器连接

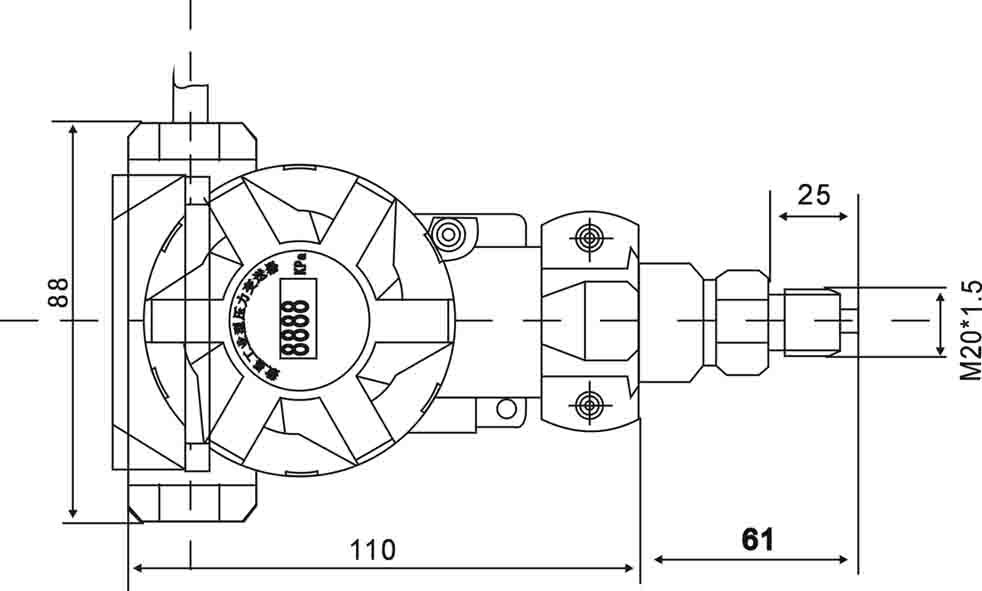

六、 外型结构:

七、 安装使用
1、变送器可直接安装在被测压力管道的法兰接口上,为安装和调试方便,应在法兰接口和管道之间加装截止阀。安装位置对零点产生影响可以校正,对量程无影响。
2、标准的安装方式应使显示屏水平地正对观察者。
3、如果安装好压力接口后,显示屏没有正对观察者,则可以通过旋转电子壳体调整对正观察者,转动范围不大于180度。
4、测量介质温度过高时,应采用冷凝管并在安装前注满水。
八、 选 型
代     码
                            说        明
       CYB602-                          数显工业型压力变送器
         B                               表压型
         G                               绝压型
        FS                             压力满量程
         I                              电流输出
         V                              电压输出
         X                              外型结构
         J                              精    度
         O                              其它要求
