SSTKJ安防、防盗报警产品介绍:热释电红外传感器、热释电控制IC、菲涅尔透镜、门磁开关、探头、报警器及配件系列及方案

防防盗报警配套IC常用菲涅尔透镜尺寸规格选择总表常用菲涅尔透镜图片选择总表菲涅尔透镜(方型)菲涅尔透镜(圆型)菲涅尔透镜选购资料1     菲涅尔透镜选购资料2 菲涅尔透镜选购资料3 菲涅尔透镜选购资料4菲涅尔透镜选购资料5

透镜系列 棱镜系列 滤光片系列 菲涅尔透镜
CCTV镜头光学透镜 TIR 棱镜 宽带红外截止滤光片 OE8002-1型
CRT大透镜 DVD系列棱镜 长波通滤光片 OE8003-2型
LCD/LCOS/DLP透镜光学透镜 合色棱镜 带通滤光片 OE8001-1型

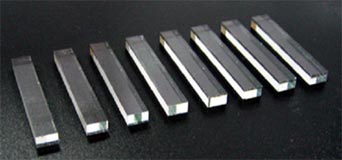

照明系统光学透镜 ROD光管 [分色镜] 透蓝绿反红 >>更多
母原器 PBS棱镜 [分色镜] 透绿红反蓝 LED 聚光透镜
其它透镜 其它棱镜 [分色镜] 透红反蓝绿

生产各种形状及特殊材料的光学棱镜,磨耗度在400以上的软材料(FCD1、PCD4)及磨耗度在60—80(TAC8、LaC14、NBFD11)的硬材料 均能稳定批量生产;镀膜除一般宽带增透膜外,还可以镀制二向色膜及超宽带增透膜。

棱镜加工能力:
角度精度:5";
面精度:within1/10λ;
棱差:1";
尺寸精度:±0.02mm



菲涅尔透镜 (Fresnel lens) 是由聚烯烃材料注压而成的薄片,镜片表面一面为光面,另一面刻录了由小到大的同心圆,它的纹理是利用光的干涉及扰射和根据相对灵敏度和接收角度要求来设计的,透镜的要求很高,一片优质的透镜必须是表面光洁,纹理清晰,其厚度一般在 1mm 左右,特性为面积较大,厚度薄及侦测距离远 菲涅尔透镜作用有两个:一是聚焦作用,即将热释红外信号折射(反射)在PIR上,第二个作用是将探测区域内分为若干个明区和暗区,使进入探测区域的移动物体能以温度变化的形式在PIR上产生变化热释红外信号。



型号:7601-15
焦距:21.7
角度:110°
距离:27m
尺寸:72.5×52



型号:7707-1
焦距:25
角度:170°
距离:12m
尺寸:92.3×40



型号:7704-2
焦距:23
角度:110°
距离:12m
尺寸:38×57



型号:7707-5
焦距:25
角度:180°
距离:12m
尺寸:26×75



型号:7708-1
焦距:25
角度:79.8°
距离:10m
尺寸:44.8×56.82



型号:7803
焦距:20
角度:89°
距离:7m
尺寸:25×39



型号:8001-1
焦距:30
角度:120°
距离:10m
尺寸:38×68



型号:8001-2
焦距:30
角度:120°
距离:10m
尺寸:48×84



型号:8202
焦距:16
角度:120°
距离:12m
尺寸:25×62









型号:8309-1
焦距:20.6
角度:110°
距离:12m
尺寸:46×25



型号:8501-2
焦距:21
角度:180°
距离:15m
尺寸:38×78



型号:8745-2
焦距:22
角度:112°
距离:12m
尺寸:37.6×74



型号:7804-4
焦距:22
角度:112°
距离:12m
规格:23*56.2



型号:7707-7
焦距:25
角度:180°
距离:12m
规格:16.1*49.6



型号:8702-1
焦距:23
角度:270°
距离:15m
规格:44*149



型号:8801-1
规格:Ф55



型号:8801-2
规格:Ф55



型号:8801-3
规格:Ф55



型号:7709-1
焦距:7.6
角度:90°
距离:5m
尺寸:Ф21



型号:7709-2
焦距:5
角度:89°
距离:5m
外径:Ф17
内径:Ф15



型号:8202-6
焦距:20
角度:160°
距离:7m
尺寸:31×26×23.7H



型号:8102-2
焦距:15
角度:360°
距离:7m
外径:Ф49
内径:Ф37



型号:8102-4
焦距:15
角度:360
距离:7m
外径:Ф43
内径:Ф36



型号:8604
焦距:18
角度:360
距离:6m
外径:Ф51
内径:Ф35.5



型号:8002-1
焦距:10.5
角度:100°
距离:5m
尺寸:Ф23



型号:8003-1
焦距:10.5
角度:100°
距离:5m
规格:Ф23



型号:8003-2
焦距:10.5
角度:100°
距离:5m
规格:Ф23



型号:001
外径:Ф55
内径:Ф44
距离:10m
角度:120°



型号:2091
外径:Ф55
内径:Ф44
距离:10m
角度:120°



型号:8731-1
外径:Ф45.2
内径:Ф41.7
距离:10m
角度:180°



型号:8761-1
焦距:22
角度:120°
距离:12m
尺寸:62.3×29.5



型号:8727-1
焦距:17.5
角度:76°
距离:10m
规格:18.5*37.2



型号:1500
焦距:21
角度:240°
距离:15m
规格:26*85



型号:8708-4
焦距:20.2
角度:150°
距离:12m
尺寸:76×66×32



型号:8504
焦距:20.2
角度:150°
距离:12m
尺寸:26×89



型号:ML001(幕帘式透鏡)
焦距:20.2
角度:
距离:10m
尺寸:72×38.4



型号:8605-2
焦距:15
角度:360°
距离:5m
规格:Ф44.5



型号:8603-4
焦距:17.5
角度:360°
距离:5m
规格:Ф45.9



型号:8603-3
焦距:17.5
角度:360°
距离:5m
规格:Ф45.9



型号:RX-40



型号:LX-402



型号:8308-1(Ф11)



型号:8307-2
焦距:12
角度:60°
距离:3m
规格:Ф14



型号:7708-9
焦距:23
角度:120°
距离:16m
规格:59*41



型号:7809-5
焦距:25
角度:100°
距离:12m
规格:32*19



型号:8719
焦距:25
角度:90°
距离:10m
尺寸:53.5×34



型号:8203-1
焦距:25
角度:110°
距离:12m
尺寸:56×44



型号:7809
焦距:25
角度:90°
距离:12m
尺寸:49×57



型号:7708-1
焦距:29.7
角度:79.8°
距离:10m
尺寸:56.82×44.8



型号:7706
焦距:30
角度:79.8°
距离:28m
尺寸:49×69.20



型号:7706-3
焦距:30
角度:114°
距离:28m
尺寸:69.2×37.4



型号:7704
焦距:23.00
角度:103°
距离:12m
尺寸:46.2×61.5



型号:7805
焦距:22
角度:125°
距离:12m
尺寸:36×57



型号:7708-10
焦距:23
角度:120°
距离:16m
规格:66.5*49.7



型号:7803-1
焦距:20
角度:89°
距离:7m
尺寸:40×22.8



型号:7708-3
焦距:29.7
角度:79.8°
距离:10m
尺寸:58×45



型号:8703-1
焦距:23
角度:240°
距离:15m
规格:98.6×28.67



型号:8603-4
焦距:17.50
角度:360°
距离:5m
尺寸:Ф45.6



型号:8603-5
(
豆粒形透镜)
焦距:12
角度:116°
距离:5m
尺寸:Ф39



型号:8002
焦距:12
角度:100°
距离:5m
尺寸:Ф23



型号:8200(平板形)
焦距:20
角度:120°
距离:10m
尺寸:Ф20 厚度:0.6



型号:8208
(
平板形)
焦距:8
角度:120°
距离:10m
尺寸:Ф12
厚度:0.6



型号:8310
焦距:10.5
角度:100°
距离:10m
尺寸:Ф23
厚度:0.5



型号:2814
焦距:10.5
角度:140°
距离:6m
尺寸:Ф28 厚度:0.6



型号:8201-9
焦距:20
角度:180°
距离:10m
尺寸:Ф20
厚度:0.6



型号:8140
焦距:8
角度:140°
距离:6m
尺寸:Ф8
厚度:0.6



型号:ML002(幕帘式透镜)
焦距:30
角度: 幕帘
距离:10m
规格:34*55.5



型号:LT001
(
立体侦测型透镜)
焦距:立体侦测
角度: 立体侦测
距离:10m
规格:83*45



型号:8120
焦距:6
角度:120°
距离:8m
尺寸:Ф12.7

厚度:0.6



型号:7805
焦距:22
角度:125°
距离:12m
尺寸:35.6*56.6



型号:8204-1
(
窄角度远距离透镜)
焦距:25
角度:10°
距离:40m
尺寸:44*56.2



型号:8204-3
(
窄角度远
距离透镜
)
焦距:25
角度:10°
距离:40m
尺寸:64*52



型号:003
焦距:13.50
角度:180°
距离:10m
尺寸:外径43 内径35.2



型号:7709-3
焦距:5
角度:90°
距离:5m
尺寸:Ф17.5
高度8.00



型号:9004
焦距:10.5
角度:100°
距离:8m
尺寸:Ф24
高度12.00



型号:8308-2(圆柱形)
焦距:9.5
角度:140°
距离:8m
尺寸:Ф12.5 高度14.30



型号:8403-2
焦距:20
角度:100°
距离:10m
尺寸:26.5*23.8

厚度:0.7



型号:8307-3
焦距:12
角度:90°
距离:6m
尺寸:21*21

厚度:0.6



型号:7810
焦距:21.1
角度:152°
距离:12m
尺寸:57*33



型号:7706-1
焦距:30
角度:114°
距离:28m
尺寸:60*50



型号:8102-1
焦距:15
角度:120°
距离:7m
尺寸:64*52



型号:8709SM
焦距:24.5
角度:97.6°
距离:10m
尺寸:23*46.5



型号:9002
焦距:12
角度:116°
距离:7m
尺寸:24*16.7



型号:8307-4
焦距:12
角度:90°
距离:6m
尺寸:外径17

内径15



型号:NL-01
焦距:10.05
角度:100°
距离:10m
尺寸:Ф24 高度14



型号:NL-02
焦距:10.05
角度:100°
距离:10m
尺寸:Ф23.5 高度12.30



型号:8403-3
焦距:20
角度:180°
距离:6m
尺寸:29*19



型号:8360
直径:20mm
焦距:36mm
厚度:0.7mm
距离比:12:1
材料:HDPE
感应距离:10m



型号:8280
直径:20mm
焦距:28mm
厚度:0.7mm
距离比:8:1
材料:HDPE
感应距离:10m



型号:8222
直径:22mm
焦距:20mm
厚度:0.6mm
距离比:6:1
材料:HDPE
感应距离:10m



型号:8109
直径:24mm
焦距:9mm
厚度:0.7mm
角度:100°
感应距离:10m



型号:0512H
直径:60*52mm
焦距:31mm
厚度:0.7mm
角度:垂直120° 水平60°
感应距离:12m



型号:8605-3
直径:37mm
焦距:15mm
厚度:0.7mm
角度:360°
感应距离:5m
