传感器世界 -----安防、防盗报警产品（点击型号或图片后的资料下载可看详细资料）
一、气体传感器
NIS-09C
日本烟雾传感器
适合家居烟雾火灾报警
NIS-05A 日本烟雾传感器
模拟量离子感烟探测器
SC0069
台湾烟雾传感器
适合家居烟雾火灾报警
NAP66E 酒精传感器
醉酒度测试仪器
NAP21A 二氧化碳传感器
家居二氧化碳检测
NAP-50/55A 燃气传感器
家庭燃气泄漏报警
NAP-505 电化学一氧化碳
CO泄漏报警
TGS813 燃气传感器
家庭燃气泄漏报警
TGS825 检测硫化氢有毒气体报警
TGS832 氟利昂
适用于氟利昂检测器
KE-25/50 氧气传感器
SC0003 民用超底价位燃气传感器
等系列民用级、工业级、半导体、电化学传感器
二、热释电红外感应器件及配套电路
双元热释电红外传感器
型号:PD632
双元热释电红外传感器 型号:PB532
双元热释电红外传感器
型号:RE46B
双元热释电红外传感器 型号:RE200U
双元热释电红外传感器
型号:RE200B 双元热释电红外传感器
型号:RE03B
单元热释电红外传感器 型号:PM611
单元热释电红外传感器 型号:PMS11
四元热释电红外传感器 型号:SB05-82
RE200B 适合感应开关及报警器
KDS209 适合感应开关及报警器
PD632 适合中档或高档感应开关及报警器
SB05-82 四元红外线探头
LHI958/878 适合中档或高档感应开关及报警器
BISS0001
DIP/SMD封装，低功耗，直流运用
BM8072（WT8072）
DIP封装，低功耗，直流运用
CS9803GP 采用CMOS工艺制造底电流。与WT8072相兼容，DIP16脚封装。
HT7610
DIP封装，低功耗，直流运用
人体感应模块--被动式
、红外感应开关的原理、SS-101系红外感应列产品
 常用标准型号
透镜超小型 长条超小透镜长型超小透镜分体式模块长条分体中尺寸分体长型分体
人体感应模块--主动式
主动式红外感应模块1
主动式红外感应模块2、红外线感应模块、主动式红外感应模块、低成本全自动红外感应洁具、、SS-968雷达模块
安防防盗报警配套IC常用菲涅尔透镜尺寸规格选择总表常用菲涅尔透镜图片选择总表菲涅尔透镜(方型)
菲涅尔透镜(圆型)菲涅尔透镜选购资料1
菲涅尔透镜选购资料2
菲涅尔透镜选购资料3
菲涅尔透镜选购资料4菲涅尔透镜选购资料5
三、火焰、紫外线传感器
R2868
日本产火焰UV探测传感器
用于火灾报警装置
C3704
火焰UV探测模快
G5842 SMD紫外线探测
四、微波多普勒无线探测模快
HB100 物体移动探测10.525HZ
用于自动门、报警器等自动化产品
HB200/510
物体移动探测10.687HZ
用于高档报警器等自动化产品
TWH9250
雷达探测模快
用于家庭防盗报警

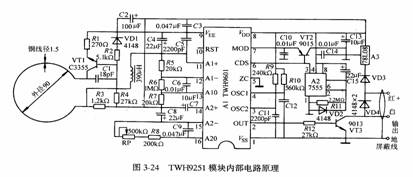

TWH9251
雷达探测模快
用于家庭防盗报警
982 微波多普勒效应模快
防 盗
元 器 件 列 表
 资料下载 |
 资料下载 |
 资料下载 |
 资料下载 |
| 产品名称：红外传感器RE200B |
产品名称：红外传感器PIS-209S |
产品名称：红外传感器LHI778 |
产品名称：红外传感器RE03B |
 资料下载 |
 资料下载 |
 资料下载 |
 资料下载 |
| 产品名称：红外传感器RE05B |
产品名称：红外传感器LHI878 |
产品名称：红外传感器LHI1148 |
产品名称：红外传感器LHI958 |
|
资料下载 |
 资料下载 |
 资料下载 |
 资料下载 |
| 产品名称：红外传感器LHI968 |
产品名称：酒精传感器 MQ-3 |
产品名称：酒精传感器 MQ-303A |
产品名称：酒精传感器 MC103 |
 资料下载 |
 资料下载 |
 资料下载 |
资料下载 |
| 产品名称：酒精传感器 MR513 |
产品名称：煤气传感器 MQ-5 |
产品名称：煤气传感器 MQ216 |
产品名称：煤气传感器 MC101 |
 资料下载 |
 资料下载 |
 资料下载 |
 资料下载 |
| 产品名称：烟雾传感器 MQ-2 |
产品名称：烟雾传感器 NIS-09C |
产品名称：烟雾传感器 HIS-07 |
产品名称：烟雾传感器 SC0069 |
 资料下载 |
 资料下载 |
 资料下载 |
 资料下载 |
| 产品名称：可燃气体传感器 MC112 |
产品名称：空气污染传感器 MQ135 |
产品名称：超声波传感器(总) |
产品名称：湿度传感器(H25K5) |
|
资料下载 |
资料下载 |
 资料下载 |
 资料下载 |
| 产品名称：湿度传感器(H23K5) |
产品名称：湿度传感器(H12K5) |
产品名称：湿度传感器(818) |
产品名称：震动传感器 102 |
 资料下载 |
 资料下载 |
资料下载 |
|
| 产品名称：震动传感器 801s |
产品名称：震动传感器 801X |
产品名称：shock sensor 103 |
|
| |
|
|
|
|
|
| 产品名称： |
空气污染传感器 MQ135 |
| 资料下载 |
|
|
|
| 产品名称： |
煤气传感器 MR511 |
| 资料下载 |
|
 |
| 产品名称： |
HS－3A常温型酒敏传感器 |
| 资料下载 |
|
 |
| 产品名称： |
HS-3B常温型酒精敏传感器 |
| 资料下载 |
|
 |
| 产品名称： |
HS-3C直热式酒敏传感器 |
| 资料下载 |
|
五、热释电红外产品类： |
|
 |
BISS0001热释电红外人体感应专用I
C，功耗低、电路处于集成化，DIP-16脚封装，主要用于人体感应开关、自动门、自动洗手机或楼房监控报警设备等。 |
|
 |
SS-101
人体感应模块，此模块已成为半成品。直接加电就可以使用。
使用工作电压：4.5～20V 静态电流：50uA
电平输出：高3V
低0V
保持时间：3-900秒可调
感应角度：110度
感应距离：7M |
|
 |
日本KDS公司所产的KDS209（PIS-209C）双源（大窗口）红外人体感应传感器，3脚封装，每个包装为200只。 |
|
 |
日本尼赛拉公司所产的RE200B红外人体感应传感器，3脚封装，每层包装为100只。 |
|
 |
人体感应传感器必备产品<菲涅尔透镜>，常用分为各个尺寸、形状、纹路、角度、距离等。例：就有7709、8002、7708等。 |
|
 |
SS-030
型接近感应模块，该感应模块通过专用芯片对红外发射二极管进行调制然后对接收管信号进行检波，当被测物体进入感应模块的有效检测范围时，模块经判断有效后输出输出高电平信号。由于采用调制技术，其最远检测距离可达30-50cm。广泛应用于烘手机、自动水龙头、小便斗自动冲水等场合。工作电压：9-18VDC
静太电流：（15V）6ma检测距离：30-50cm
工作温度：-20-65℃输出高电平：0.85VDD
输出低电平：0.6V |
|
 |
人体感应传感器必备产品<光敏电阻>，随着阻值的大小变化感应灵敏度、强度也就随时变化，顾要合适的产品还请看本产品详细介绍。 |
|
 |
GH-032、S601W幕帘式有线红外线探测器，电源：12VDC 电流：15ma
继电器输出：常闭触点，额定值100ma/24V 传感器：双元低噪声热电传感器，探测范围：3.6m
x 6m 使用温度：-10℃~40℃
外形尺寸：70
x 28 x 25mm
体积小，实用性很强。 |
|
 |
CS9803GP热释电红外人体感应专用I
C，功耗低、电路处于集成化，DIP-16脚封装，主要用于人体感应开关、自动门、自动洗手机或楼房监控报警设备等。同时可兼容替换台湾产WT8072，详细数据见资料。 |
|
 外形尺寸：86*86*25 人体感应开关 |
 |
HT-807
它是依据接收人体红外线光谱而工作，当人体在其接收范围内活动，自动开启负载，人不离开且在活动，负载持续工作，直至人离开后延时关闭负载。此产品按86型设计，可直接装入开关盒底座。适合走廊、房间、消防通道、车库、厂房、地下室等照明环境，尤其是勿关灯，关抽风机的家庭和宾馆浴室。工作电压：AC220V/50HZ
负载功率：20-200W
自耗功率：≤0.18W
延迟时间：约50S
感应距离：5M
感应角度：110º
环境温度：-20℃-50℃
|
|
 |
GH-903
热释红外线探测器是根据人体红外光谱而工作
,当人体在其接收范围内，活动时 ,探测器输出报警信号
,广泛用于银行、仓库及家庭等场所的安全防范。目前性能价格比较高的产品，实验证明在10~1000MHZ
的高频干扰下，探测器均能可靠的工作，并对移动通讯有很强的抗干扰能力，电路设计采用计数脉动控制报警信号周期，根据使用情况，选择PCB
上“ PULSE”的 1、
3、 5、端跳线，即可得到不同周期的报警信号。使用：检查接线无误，装好探测器盖盒，接通
9-16V 直流电源指示灯亮，经过 1-2分钟后，指示灯熄灭，表示进入正常检测状态，此刻后，如有人再进入检测区，探测器输出报警信号同时指示灯亮。（此为计数脉动选择在
1 端状态，选择不同的初始状态，可根据使用情况做合理选择）。接线端口：A&B
：防拆开关输出端子 C：-：直流电源负极 D： +：直流电源正极
E&F： NC． C
继电器输出端子 工作电压： 9-16VDC. 2、工作电流：
17mA.
计数脉动： 1、 2
或 3
报警器继电器输出：常闭干触点，最大切换
50VDC， 80Ma,防拆开关：常闭 探测范围：12米X 12米工作温度：－10℃－60℃ 抗静电干扰： 10KV |
|
 |
GH-608
无线发射热释电红外线探测器，采用进口
PIR 线外线传感器和专用红外线 IC 进行信号放大，处理，再经过专用数据编码
IC 调制，产生发射信号送往发射电路。发射电路采用声表（ SAW）稳频技术，频率
315M，具有发射郊高，发射距离远、频率漂移小，表态电流小等特点。无线探测器采用贴片工艺生产，红处线信号处理设有自动温度补偿电路，环境温度的变化不会对其检测灵敏度影响太大，高频发射电路采用进口元件，振荡电路用声表稳频技术，以保证发射频率稳定、精确。编码端口设在线路板底面，方便用户编码使用。GH-608
无线探测器可完全替代无线探头与报警主机配套使用，省去安装布线麻烦，为防止误报，建议主机使用延时报警功能，如在约定时间内（
30 秒），主机接收 3
个无线探测器发射的信号，方可启动报警系统，否则视为无效。使用此功能可有效降低误报。约定时间和接受信号个数可根据具体使用情况而定。初次加电约有
2 分钟后方可进入正常检测状态，当感应到人体信号后开始发射，发射时间 3
秒，间歇时间 3 秒，间歇 8
秒后再作第二次检测。由于电路使用了微功耗元器件，静态功耗极小（约 50uA）。安装要求同有线探测器一样。技术指标：工作电压： DC9V 静态电流：
50uA 探测范围： 12*12 米 感应角度：
110°发射电流：小于 20mA 发射距离：
100 米
发射时间： 3 秒 间隔时间： 8 秒
发射频率： 315M 环境温度：
-10-+50℃ |
|
|
七、火焰、紫外线类 |
|
 |
我司是日本HAMAMATSU公司中国区域授权代理商主营火灾报警装置用火焰传感器R2868配套消防器材厂商。
R2868称为火焰发现者.在火星产生瞬间能够准确地发现, 并且对非可见光的高传输的电晕现象可以完全解除.
Hamamatsu R2868 是利用紫外线 TRON 通过金属的光电效果和瓦斯乘法效果来发现火星源. 它可以探测 185 到
260个不同的狭窄光谱敏感源.它对可见光完全没有感应,也不需要过滤器任何可见光(不像半导体探测器).
它具有很小的体积和很宽敏感角度(择向性),并能快速准确地发现从火焰被发出的弱紫外线.(能够探测 5 m 或在稍远处发现香烟点大小的火焰.)此R6828产品为Hamamatsu日本公司生产，
R2868 is a UV TRON ultraviolet detector that makes
use of
the photoelectric effect of metal and the gas multiplication
effect.
It has a narrow spectral sensitivity of 185 to 260 nm, being
completely insensitive to visible light. Unlike semiconductor
detectors, it does not require optical visible-cut filters, thus
making
it easy to use.
In spite of
its small size, the R2868 has wide angular sensitivity
(directivity) and can reliably and quickly detect weak ultraviolet
radiations emitted from flame due to use of the metal plate
cathode
(eg. it can detect the flame of a cigarette lighter at a
distance of more than 5 m.).
The R2868 is
well suited for use in flame detectors and fire
alarms,
and also in detection of invisible discharge phenomena
such as
corona discharge of high-voltage transmission lines.★
Flame detectors for gas/oil lighters and matches★
Fire alarms★
Combustion monitors for burners★
Inspection of ultraviolet leakage★
Detection of discharge★
Ultraviolet switching★
Spectral Response185 to 260nm★
Supply Voltage 400Vdc★
Peak Current 1) 30Ma★
Average Discharge Current 2) 1m★
Operating Temperature-20 to +60C★
Discharge Starting Voltage (with UV radiation)280Vdc Max.★
Recommended Operating Voltage325±25Vdc★
Recommended Average Discharge Current100A★
Background 3) 10cpm Max★
Sensitivity 4) 5000cpm Typ. |
|
 |
G5842（SC0065）日本HAMAMATSU公司生产的紫外线传感器，
我司是日本HAMAMATSU公司中国区域一级代理商主营紫外线照度计专用紫外线传感器G5842,火灾报警装置用火焰传感器R2868配套消防器材厂商，现货供应日本HAMAMATSU公司R2868火焰传感器C3704探测模块，R2868称为火焰发现者.在火星产生瞬间能够准确地发现,
并且对非可见光的高传输的电晕现象可以完全解除.Hamamatsu R2868 是利用紫外线 TRON
通过金属的光电效果和瓦斯乘法效果来发现火星源. 它可以探测 185 到
260个不同的狭窄光谱敏感源.它对可见光完全没有感应,也不需要过滤器任何可见光(不像半导体探测器).
它具有很小的体积和很宽敏感角度(择向性),并能快速准确地发现从火焰被发出的弱紫外线.(能够探测 5 m 或在稍远处发现香烟点大小的火焰.)Small UV
sensor with sensitivity only in the UV region FEATURES l
Only sensitive
to UV radiationl
Spectral
response matches solar UV spectrum.l
Small and thin
package APPLICATIONS l
Measurement of
solar UV radiationl
Light intensity
monitors for various UV lamps (Hg lamps,sterilization
lamps,black light,eto.)The
G5842 is a semiconductor UV sensor combining a GaAsP photodiode chip and
a UV filter.Compared to the conventional UV sensors , this allows
compactness and high volume production of the measurement
system.Special requirementsregarding packaging and peripheral circuit assembly are welcomed.
特点：体积小、灵敏度高、SMD微小型封装、寿命长、应用电路简单等。n
GENERAL
RATINGS
|
Parameter |
Symbol |
Rating |
Unit |
|
Active Area |
A |
0.8Х0.8 |
mm |
|
Package |
- |
Plastic |
- |
|
Window |
- |
UV glass filter |
- |
n
ABSOLUTE
MAXIMUM RATINGS
|
Parameter |
Symbol |
Value |
Unit |
|
Reverse Voltang |
VR Max |
5 |
V |
|
Operating Temperature |
Topr |
-10 to+80 |
℃ |
|
Storage Temperature |
Tstg |
-20 to+85 |
℃ |
n
ELECTRICAL
AND OPTICAL CHARACTERISTICS(Ta=25℃)
|
Parameter |
Symbol |
Condition |
Typ |
Max |
Unit |
|
Spectral Response Range |
λ |
More
than 5%
of peak |
260to400 |
- |
nm |
|
Peak
Sensitivity Wavelength |
λp |
|
370 |
- |
nm |
|
Photo Sensitivity |
S |
λ=λp |
60 |
- |
mA/W |
|
Temperature Coefficient of Short Circuit current |
△lsc/△T |
Ta=-10to+80℃
Black light (λp=350nm) |
-0.16 |
- |
%/℃ |
|
Dark
Current |
ID |
VR=5V |
- |
50 |
pA |
|
Temperature Coefficient of Dark Current |
△ID/△T |
Ta=-10to+80℃ |
1.07 |
- |
times/℃ |
|
Terminal Capacitance |
Ct |
VR=0V,f=10khz |
80 |
- |
pF |
|
 |
R2868日本HAMAMATSU公司生产的火焰传感器和传感器应用电路板。
我司是日本HAMAMATSU公司中国区域一级代理商主营紫外线照度计专用紫外线传感器G5842,火灾报警装置用火焰传感器R2868配套消防器材厂商，现货供应日本HAMAMATSU公司R2868火焰传感器C3704探测模块，R2868称为火焰发现者.在火星产生瞬间能够准确地发现,
并且对非可见光的高传输的电晕现象可以完全解除.Hamamatsu R2868 是利用紫外线 TRON
通过金属的光电效果和瓦斯乘法效果来发现火星源. 它可以探测 185 到
260个不同的狭窄光谱敏感源.它对可见光完全没有感应,也不需要过滤器任何可见光(不像半导体探测器).
它具有很小的体积和很宽敏感角度(择向性),并能快速准确地发现从火焰被发出的弱紫外线.(能够探测 5 m 或在稍远处发现香烟点大小的火焰.)
Compact UV
Sensor with High Sensitivity and Wide Directivity,
Suitable for
Flame Detectors and Fire Alarms. Hamamatsu
R2868 is a UV TRON ultraviolet detector that makes
use of
the photoelectric effect of metal and the gas multiplication
effect.
It has a narrow spectral sensitivity of 185 to 260 nm, being
completely insensitive to visible light. Unlike semiconductor
detectors, it does not require optical visible-cut filters, thus
making
it easy to use. In spite of
its small size, the R2868 has wide angular sensitivity
(directivity) and can reliably and quickly detect weak ultraviolet
radiations emitted from flame due to use of the metal plate
cathode
(eg. it can detect the flame of a cigarette lighter at a
distance of more than 5 m.).
The R2868 is
well suited for use in flame detectors and fire
alarms,
and also in detection of invisible discharge phenomena
such as
corona discharge of high-voltage transmission lines.
APPLICATIONS★
Flame detectors for gas/oil lighters and matches
★
Fire alarms★
Combustion monitors for burners★
Inspection of ultraviolet leakage
★
Detection of discharge★
Ultraviolet switchingGENERAL
Spectral
Response185 to 260nm Window
Material UV glass
Weight
Approx. 1.5g
MAXIMUM
RATINGS
Supply
Voltage 400Vdc Peak
Current 30mA
Average
Discharge Current 1ma Operating
Temperature -20 to +60C
CHARACTERISTICS (at 25C)
Discharge
Starting Voltage (with UV radiation) 280Vdc Max.
Recommended
Operating Voltage 325±25Vdc Recommended
Average Discharge Current 100μA
Background
10cpm Max Sensitivity
4)5000cpm Typ.
★UV
TRON Driving Circuit C3704 series (Option) |
更多产品请看本公司产品专用网站:欢迎索取免费详细资料、设计指南和光盘
；产品凡多，未能尽录，欢迎来电查询。
工控安防网：http://www.pc-ps.net/
射频微波光电产品网:HTTP://www.rfoe.net/
中国传感器科技信息网：http://www.sensor-ic.com/
电子元器件网：http://www.sunstare.com/
军工产品网：hrrp：//www.Junpinic.com/
消费电子产品网://www.icasic.com/
科技产品网://www.sunstars.cn/传感器销售热线：
地址：深圳市福田区福华路福庆街鸿图大厦9732室
电话：0755-83376489 83376549 83607652 83370250
83370251 83376549
传真：0755-83376182 （0）13902971329
MSN:
SUNS8888@hotmail.com
邮编：518033 E-mail:szss20@163.com
QQ: 195847376
深圳赛格展销部：深圳华强北路赛格电子市场9583号
电话：0755-83665529 13823648918
北京分公司：北京海淀知春路132号中发电子大厦3097号
TEL： 13823791822 FAX：010-62543996
上海分公司：上海市北京东路668号賽格电子市场地下一层D25号
TEL：
56703037 FAX：021-56703037
西安分公司：西安高新开发区20所(中国电子科技集团导航技术研究所)
西安劳动南路88号电子商城二楼D23号
TEL：
18926764199 FAX:029-77678271
|
|
热释电红外人体感应传感器系列产品/防盗报警配套元器件
